マザーボードの修理(電解コンデンサー交換)

前回ブログに書いたブートしなくなったPCの件ですがマザーボード電解コンデンサを交換して修理した。

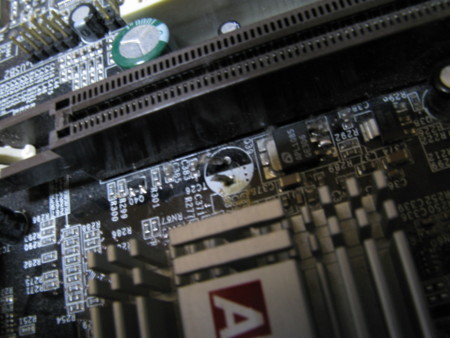

容量を調べるつもりがコンデンサ本体をもいでしまった状態(再掲載;結果として、ぷちギレ)

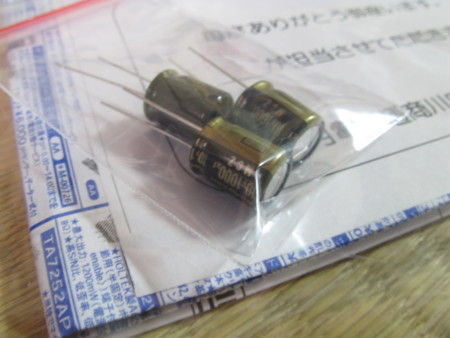

マザーボード電解コンデンサを秋月に発注、入手(1000μF)

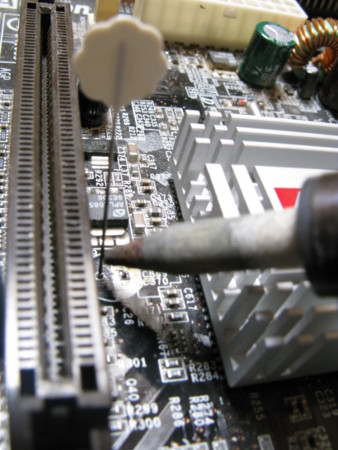

マチ針を使って、スルーホールの穴を元に戻す。実際の作業は半田ゴテでマチ針を熱しながら、マチ針を目詰まりした部品の穴(スルーホール)に押し込んで半田を追いやって穴を元に戻すのですが、撮影なので手が足りず。。。ちなみに、マチ針はメッキ処理されているので、半田がくっつきにくくて好都合です。まちばり様、、本来の使い方をせずにごめんなさい。針供養に持っていくべきかも。

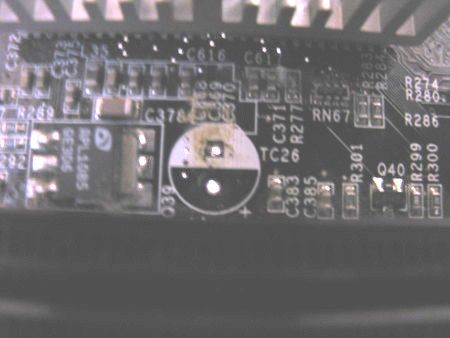

スルーホールの穴が復活

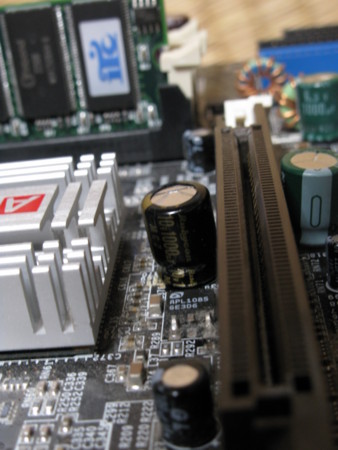

なんとか交換完了。この後電源につないでブート、XPの動作を確認した

数百円と1時間程度の手間でM/Bが復活。データも残っていて、めでたしめでたし。。
