課題:WioTerimnalからMQTTでPublishする(最終的にはAWS IoTにPublishしたい)
取り組み:Platform-IOの環境を使って、Arduinoライブラリを頼って実装する。先人のサンプルも大量にあるようなので苦労しないと思われる。
結果:先行事例を参考にさせてもらった結果、MQTTブローカにPublishするところまではできた(ただし、認証無し、暗号化無しの一番簡単なパターン)
詳細:
ライブラリとして、PubSubClient by Nick O'Leary's libraryを使うようだ。
いろんな先行事例を参考にさせてもらって以下のコードを作った。mosquittoのブローカに対して、認証無し、暗号化無しで送付した例
(1883 : MQTT, unencrypted, unauthenticated)
#include <Arduino.h> #define LGFX_WIO_TERMINAL #define LGFX_AUTODETECT #define LGFX_USE_V1 #include <LovyanGFX.hpp> #include <LGFX_AUTODETECT.hpp> static LGFX lcd; #include <rpcWiFi.h> #include <rpcPing.h> #define RED (uint32_t)0xFF0000 #define SERIAL_SPEED 115200 const char *SSID = "xxxxxxx"; const char *PWD = "xxxxxx"; //const char* MQTT_SERVER = "broker.mqtt-dashboard.com"; // MQTT Broker URL const char* MQTT_SERVER = "test.mosquitto.org"; // 1883 #include <PubSubClient.h> WiFiClient wioClient; PubSubClient client(wioClient); int wifi_setup(void); char pub_msg[50]; void setup() { // put your setup code here, to run once: //uint32_t red = 0xFF0000; lcd.init(); lcd.setRotation(1); lcd.setBrightness(128); lcd.setColorDepth(16); lcd.println("HelloWorld"); lcd.drawLine( 0, 0, 320, 240 , RED); lcd.drawString("Test(v1.1)", 10, 10); //Serial.println("can you see this??"); Serial.begin(SERIAL_SPEED); delay(10); // We start by connecting to a WiFi network wifi_setup(); client.setServer(MQTT_SERVER, 1883); // Connect the MQTT Server //client.setCallback(callback); } int wifi_setup(void){ int y = 20; Serial.print("Connecting to "); Serial.println(SSID); lcd.drawString("WiFi setup", 10, y); y += 10; WiFi.mode(WIFI_STA); lcd.drawString("WiFi disconnn", 10, y); y += 10; WiFi.disconnect(); lcd.drawString("WiFi begin", 10, y); y += 10; WiFi.begin(SSID, PWD); lcd.drawString("WiFi started", 10, y); y += 10; while (WiFi.status() != WL_CONNECTED) { lcd.drawString("WiFi connect loop, try...", 10, y); y += 10; Serial.print("Connecting to "); Serial.println(SSID); WiFi.begin(SSID, PWD); delay(100); // wait for 100msec } Serial.println(""); Serial.println("WiFi connected"); Serial.println("IP address: "); Serial.println(WiFi.localIP()); lcd.drawString("WiFi connected", 10, y); y += 10; return 1; } void reconnect() { // Loop until we're reconnected while (!client.connected()) { Serial.print("Attempting MQTT connection... "); // Attempt to connect if (client.connect("WIOTerminal")) { Serial.println("connected"); // Once connected, publish an announcement... client.publish("wiot/1234", "5678"); // ... and resubscribe //client.subscribe("vol001"); } else { Serial.print("failed, rc="); Serial.print(client.state()); Serial.println(" try again in 5 seconds"); // Wait 5 seconds before retrying delay(5000); } } } void loop() { // put your main code here, to run repeatedly: static int try_count = 0; char str[20]; Serial.println("loop."); if (!client.connected()) { Serial.println("not connected"); reconnect(); }else{ Serial.println("connected"); } lcd.drawString("enter loop", 10, 100); sprintf(str, "count: %d", try_count); lcd.drawString(str, 50, 110); try_count ++; Serial.println("publish"); sprintf(pub_msg, "hello terminal"); client.publish("wiot/1234", pub_msg); delay(5000); // delay 5sec }

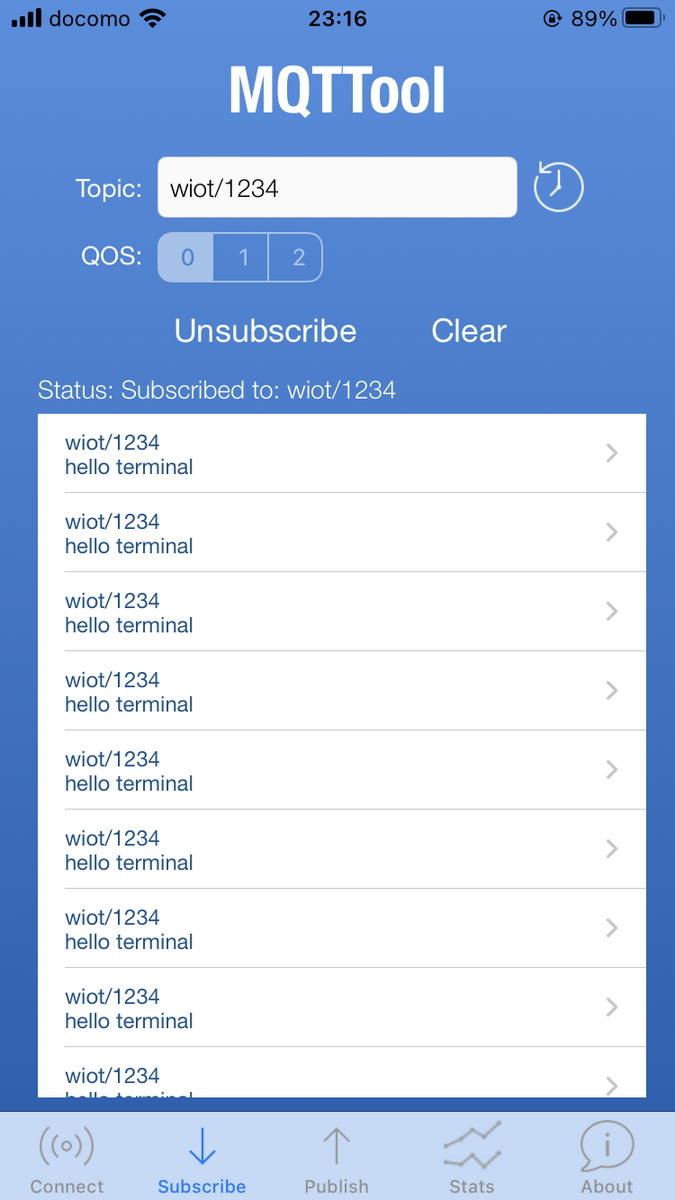

スマフォにMQTT Clientを入れてSubscribeしてみる
■追記
最適なライブラリを使うことで、以下のコードでAWS IoT CoreにPublishできるらしい。コンパクトすぎて恐ろしい。。ESP32+MicroPythonで接続する時は結構泥沼だったけど、これはお手軽すぎる・・・
#include "rpcWiFi.h" #include <WiFiClientSecure.h> #include <MQTTClient.h> #include "secrets.h" WiFiClientSecure net; MQTTClient mqtt; void setup() { WiFi.mode(WIFI_STA); WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) yield(); net.setCACert(AWS_CERT_CA); net.setCertificate(AWS_CERT_CRT); net.setPrivateKey(AWS_CERT_PRIVATE); mqtt.begin(AWS_IOT_ENDPOINT, 8883, net); } void loop() { while (!mqtt.connect(THINGNAME)) yield(); mqtt.publish(topic, payload); delay(30000); }
platformio.iniの内容は以下
[env:seeed_wio_terminal] platform = atmelsam board = seeed_wio_terminal framework = arduino lib_deps = lovyan03/LovyanGFX@^1.1.2 seeed-studio/Seeed Arduino rpcWiFi@^1.0.6 seeed-studio/Seeed Arduino FS@^2.1.1 seeed-studio/Seeed Arduino rpcUnified@^2.1.4 seeed-studio/Seeed_Arduino_mbedtls@^3.0.1 seeed-studio/Seeed Arduino SFUD@^2.0.2 knolleary/PubSubClient@^2.8 upload_port = COM14 monitor_port = COM14
